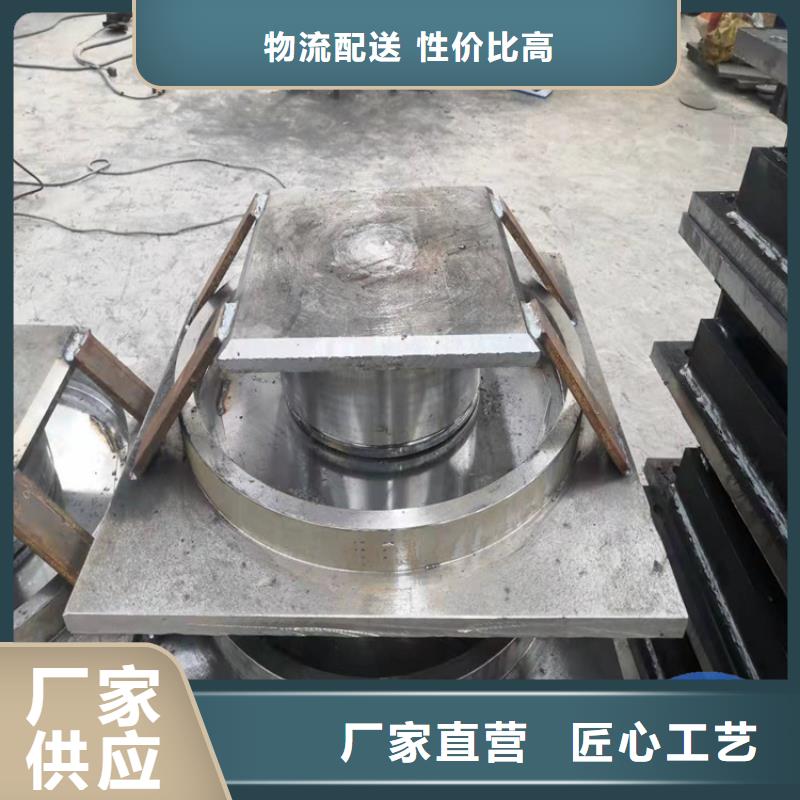

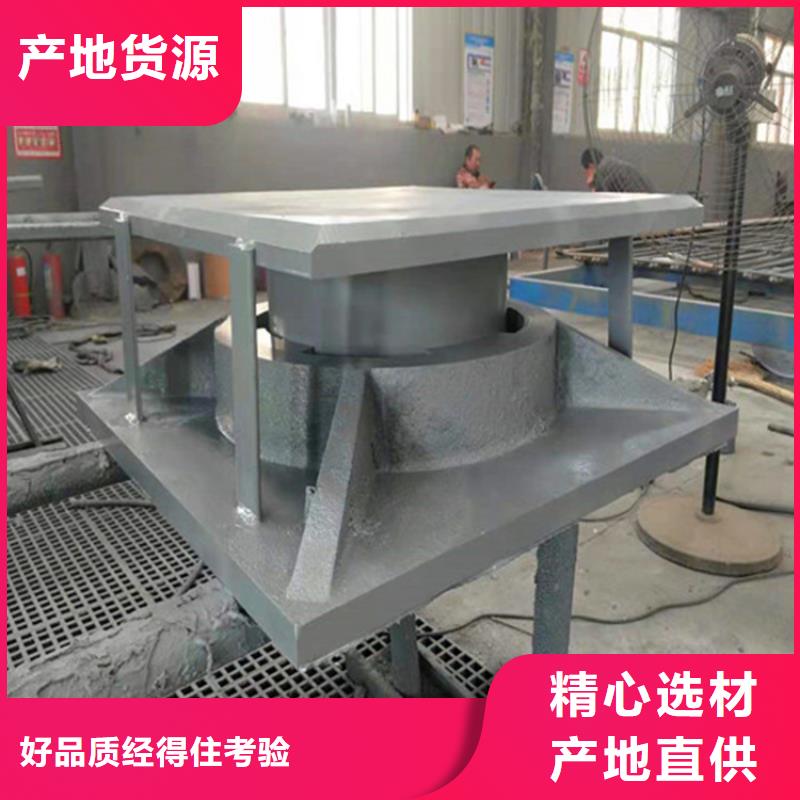

球形支座【抗震球型钢支座】工厂直供

铁路桥梁球形支座，双曲面球型减隔震支座是一种新型桥梁钢支座,是为适应新的《铁路工程抗震设计规范》要求而设计的铁路桥梁支座。支座试件为两个双球面减隔震支座,一个滑动支座,一个固定支座。支座的设计竖向承载力为8000 kN,支座高度为300mm。要求支座的摩擦系数≤0.03,设计屈后剪切刚度为2000 kN/m。 为了保证简支箱梁支座受力均匀,支座安装应遵循下列安装工艺细则。 1.支座在工厂组装时,应仔细调平对中上、下支座板,支座安装前,并预调好支座设计偏移量,在工地应检查支座连接状况是否正常,但不得任意松动上下支座连接螺栓。 2.梁体吊装前，先将球形支座安装在预制箱梁的底部。 3.凿毛支座就位部位的支承垫石表面,预留锚栓孔中的杂物,安装灌浆用模板,并用水将支承垫石表面浸湿,灌浆模板用预制钢模,底面设一层4 mm厚橡胶防漏条,通过膨胀螺栓固定在支承垫石顶面。 4.吊装预制箱梁(带支座)。吊装前加固吊装球形支座,避免支座在吊装过程中上下部错位,将箱梁落在临时支撑千斤顶上,通过千斤顶调整梁体位置及标高。 5.球形支座就位后,在支座板与桥墩或桥台支承垫石顶面之间应留有20mm~30mm的空隙，以便灌注无收缩高强度灌注材料。 6.采用重力灌注浆方式,灌注支座下部及锚栓空隙,灌浆过程应从支座中心向四周灌浆,直至从钢模板与支座底板周边间隙观察到灌浆材料全部灌满为止。 7.灌浆前应初步计算所需的浆体体积,灌注实用体积数量不应与计算值产生过大误差,应防止中间缺浆。 8.强度达到20 Mpa后,拆除钢模板,检查是否有漏浆处,必要时对漏浆进行补浆,拧紧下支座板锚栓，并拆除各支座上、下连接钢板及螺栓,拆除临时千斤顶,安装支座围板。
